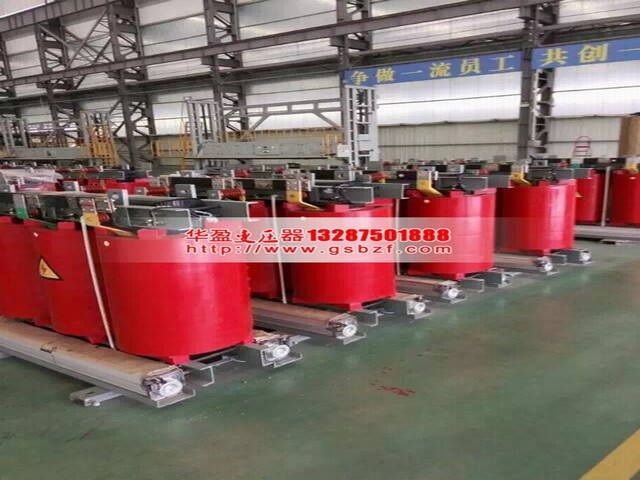

50KVA干式變壓器是專為各類工業設備交流50~60Hz，輸入、輸出電壓不超過1000V的各種電壓量身定做(可根據用戶需求訂制各種非標產品)。本公司采用先進的制作工藝，繞組采用整列繞制方法;使變壓器的絕緣等級達到F級或H級。50KVA干式變壓器特征具有防火、防潮、安全可靠、節約電能及維護方便等優點。有單相、三相或多路輸入和輸出等多種規格。卷鐵芯全密封型配電變壓器，是近幾年研制的新一代低噪聲、低損耗型變壓器，其鐵芯無接縫，較大的減少了空載損耗及空載電流，使空載電流降低60%~80%，高低壓線圈在芯柱上連續繞制，繞組緊實，同心度好，更加增強了產品的防盜性能。噪聲下降10分貝以上。溫升低16-20K。由于鐵芯(橫截面為純圓形)連續卷繞，充分利用了硅鋼片的取向性，使空載損耗降低了20%~30%。

　　50KVA干式變壓器結構

　　50KVA干式變壓器由單獨的干式變壓器、殼體部分組成一體，作為井下供、變電設備使用，即為礦用干式變壓器。礦用干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5安裝與調試安裝前對產品進行全面的檢查和必要的電氣試驗

　　1、安裝50KVA干式變壓器

　　(1) 安裝場所

　　1.1 變壓器要安裝在距負荷中心較近的地點。

　　1.2變壓器室的保護等級應符合IP20防護等級的要求。應防止腐蝕性氣體和塵粒侵襲變壓器。

　　(2 )安裝基礎

　　2.1 變壓器的基礎必須能承受變壓器的全部質量。

　　2.2 變壓器基礎應符合國家建筑規范要求。

　　(3 )觸電防護及安全距離

　　3.150KVA干式變壓器安裝設計必須符合人身安全要求，應確保變壓器在運行時不可能被人所觸及。帶電體之間及帶電體對地之間的小安全距離應符合國家供用電規程的要求，此外還應保證電纜和高壓線之間，溫控線、風機線和高壓線圈之間的小安全距離。

　　3.2 為了便于安裝和維護保養及值班巡視，變壓器和墻壁之間必須留有通道。

　　3.3 相鄰變壓器之間必須留有大于1m的空隙(外限距離)。

　　50KVA干式變壓器使用與操作

　　1檢查

　　1.1 外觀，檢查變壓器線圈、高低壓引線及連接，有無損壞或松動。

　　1.2 檢查銘牌數據是否符合訂貨要求。

　　1.3 檢查變壓器外殼和鐵心是否永久性接地。

　　1.4 檢查溫控裝置和風冷裝置是否齊全。

　　1.5 檢查出廠試驗報告是否齊全。

　　1.6 檢查鐵心、線圈上面是否有異物，氣道是否有灰塵及異物。

　　1.7 運行前應用壓縮空氣將變壓器線圈、鐵心及氣道吹刷干凈。

　　1.8 檢查溫控線對各部距離，確認無誤后，方可投入試運行。

　　2試驗

　　2.1 鐵心絕緣電阻測試：

　　使變壓器鐵心暫時脫離上夾件(測量結束后恢復原狀)，用500V兆歐表測量(相對濕度≤85%)。

　　鐵心-夾件及地≥5MΩ。

　　2.2 線圈絕緣電阻的測試(溫度10℃-40℃，相對濕度≤85%)，用2500V兆歐表測量，繞組對地絕緣電阻：

　　高壓繞組對地 ≥1000MΩ

　　低壓繞組對地 ≥1000MΩ

　　高壓繞組對低壓繞組 ≥1000MΩ

　　在比較潮濕的環境下，絕緣電阻會有所下降，一般地，若每1kV額定電壓，其絕緣電阻不小于2 MΩ(1分鐘25℃時的讀數)，即可滿足運行要求。但在變壓器嚴重受潮時，則不論其絕緣電阻如何，在進行耐壓試驗或投入運行之前，必須進行干燥處理。

　　2.3 直流電阻試驗其不平衡率：相為4% ;線為2% 。

　　2.4 變壓比試驗：小于等于±0.5%。

　　2.5 外施工頻耐壓試驗，耐壓電壓按出廠試驗標準85% 。

　　2.6 對裝有溫控器的變壓器進行工頻耐壓試驗，試驗前應將溫控器上的所有探頭抽出。

　　3、50KVA干式變壓器投入運行

　　3.1溫控器的首次投運：溫控儀表在出廠時，已調整至變壓器相應絕緣等級的控制溫度，一般情況下無需重新調整，如需重新調整，應按溫控儀表說明書規定操作。請參閱溫控顯示儀和溫度控制箱(如有)的安裝使用說明書，在溫控和濕顯調試正常后，先將變壓器投入運

　　行，后投入溫控和濕顯。

　　3.2 投入運行前，應使變壓器在額定電壓下空載合閘三次。

　　3.3 空載三次合格后，便可帶負荷投入運行，所帶負荷應逐漸增加。

　　3.4 空載合閘時，由于勵磁涌流較大，要將過流和速斷保護定值配合好。

　　3.5變壓器過負荷運行應按GB/T17211-1998(IEC905)《干式電力變壓器負載導則》執行，并密切監視電壓表、電流表、功率表和測溫裝置等表計，測定變壓器有否發生異常，以便及時采取減荷措施，防止變壓器嚴重過負荷。

　　3.6 運行中變壓器發生異常聲響或超溫告警，應予重視并采取相應措施。
